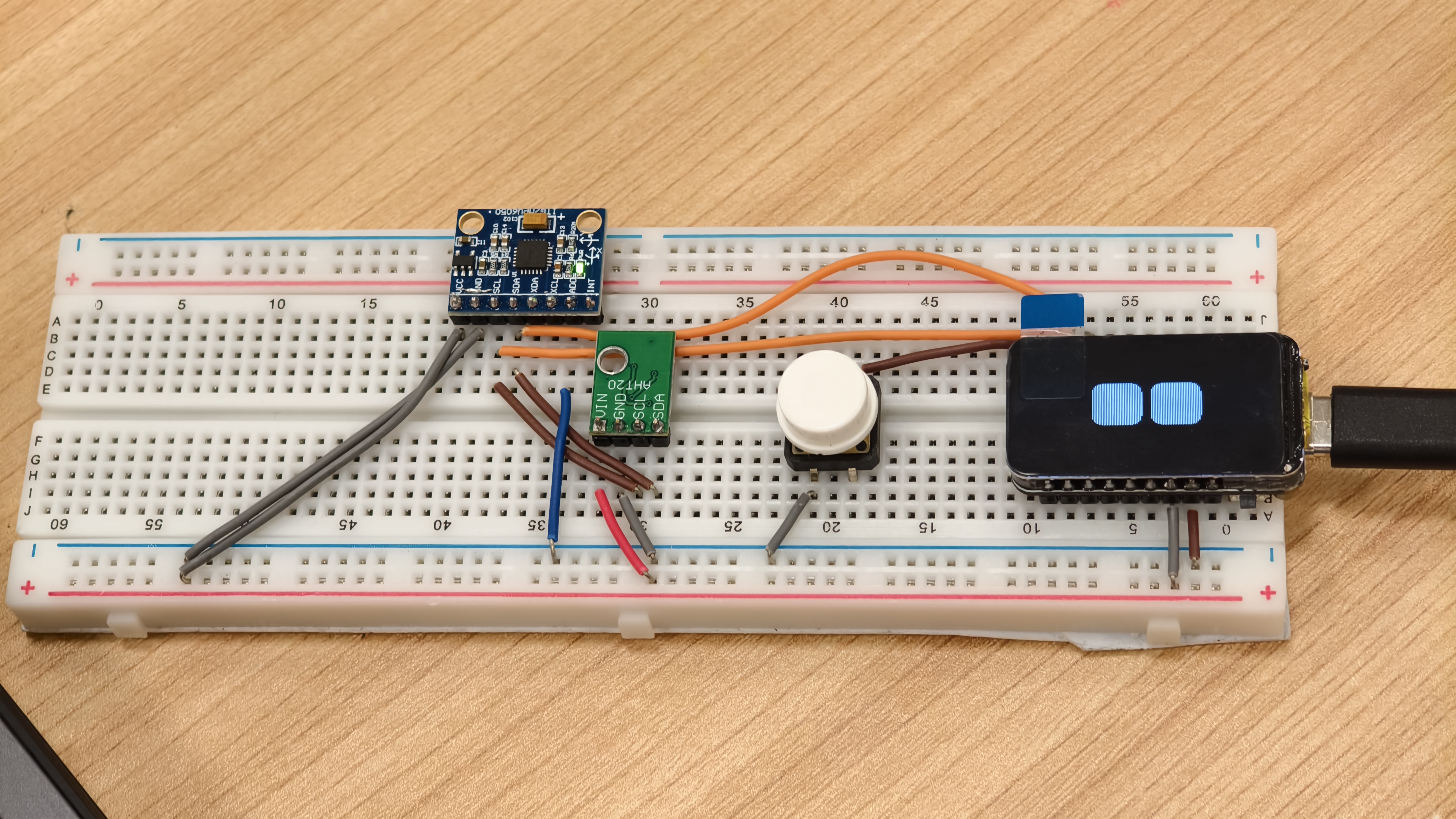

<img src="https://cdn.wuyilin18.top/img/%E7%A1%AC%E4%BB%B6-%E7%9C%BC%E7%9D%9B%E6%A8%A1%E5%BC%8F.jpg" width="800" alt="灵眸硬件原型 — 眼睛模式"> 一个能感知世界、并用情感眼睛回应的随身智能交互挂件。 让机器拥有会回应世界的眼睛。 <a href="LICENSE"><img src="https://img.shields.io/badge/license-MIT-blue.svg" alt="License: MIT"></a> <img src="https://img.shields.io/badge/platform-ESP32--C6-E7352C.svg" alt="Platform: ESP32-C6"> <img src="https://img.shields.io/badge/framework-Arduino-00979D.svg" alt="Framework: Arduino"> <img src="https://img.shields.io/badge/app-Uni--app%20%2F%20Vue-42B883.svg" alt="App: Uni-app / Vue"> <img src="https://img.shields.io/badge/status-Breadboard%20Prototype-orange.svg" alt="Status: Breadboard Prototype">

概述

灵眸 (LingMou) 是一个以 ESP32-C6 和 1.47 寸 ST7789 LCD 为核心的低成本、轻量化基于多模态感知的随身智能交互挂件。它把姿态感知（MPU6050）、环境感知（AHT20）、BLE + WiFi 双通道通信，以及 Uni-app 移动端控制器融合到一个随身小挂件里——不只是"显示"信息，更能感知、决策、表达、响应。

版本状态：面包板测试版。 当前版本为面包板测试版，用于功能验证与快速迭代，尚未进行正式 PCB 设计；正式的 PCB 版图与外壳设计将在量产版本中完成。

倾斜它、摇晃它、或通过 App 与它交互：LCD 上的眼睛会实时地眨眼、凝视、受惊，并在 18 种情绪之间切换。

一句话定义： 一个基于动画眼睛显示屏、板载 IMU/环境传感器和 BLE/WiFi 双通道通信，实现完整 感知 → 决策 → 表达 → 反馈 闭环的随身智能交互挂件。

项目口号： 让机器拥有会回应世界的眼睛。

本项目源自大学小学期综合能力实训小组课题，在此以开源形式发布，供学习、二次开发和扩展。

演示

核心特性

18 种拟态眼睛情绪：Normal、Angry、Glee、Happy、Sad、Worried、Focused、Annoyed、Surprised、Skeptic、Frustrated、Unimpressed、Sleepy、Suspicious、Squint、Furious、Scared、Awe。
姿态驱动凝视：MPU6050 的 X/Y 加速度映射为 [-1, 1] 区间的眼睛方向。倾斜机身，眼睛跟随。
物理扰动 → Scared：总加速度异常时自动触发 Scared 情绪，约 1.5 秒后恢复。
环境感知：板载 AHT20 每 ~3 秒采集一次温湿度，在设备端、BLE 遥测和 HTTP API 上同时显示。
一屏双模：眼睛模式（拟态情感眼）和 信息模式（时间 / 日期 / 星期 / 温湿度 / WiFi / BLE 状态），通过物理按键一键切换。
BLE + WiFi 双通道：BLE 作为常开的控制与配网通道；WiFi 提供高速 HTTP 遥测通道。任意一条通道故障，另一条不受影响。
BLE 辅助 WiFi 配网：首次 WiFi 凭据在 App 内输入后经 BLE 分片下发（含长 SSID/密码的分片处理），设备写入 NVS，每次开机自动重连。
本地 HTTP API：GET /api/status 与 GET /api/telemetry 返回 JSON 状态，可直接对接 LAN / IoT。
跨平台移动端：Uni-app / Vue App，提供 BLE 扫描、眼控、X/Y 凝视滑杆、18 情绪选择、WiFi 配网页和深/浅主题。
优雅降级：IMU 失败时眼睛/BLE/WiFi 仍正常工作；WiFi 掉线时 BLE 控制与遥测不受影响；BLE 广播丢失时看门狗自动重启广播。

系统架构

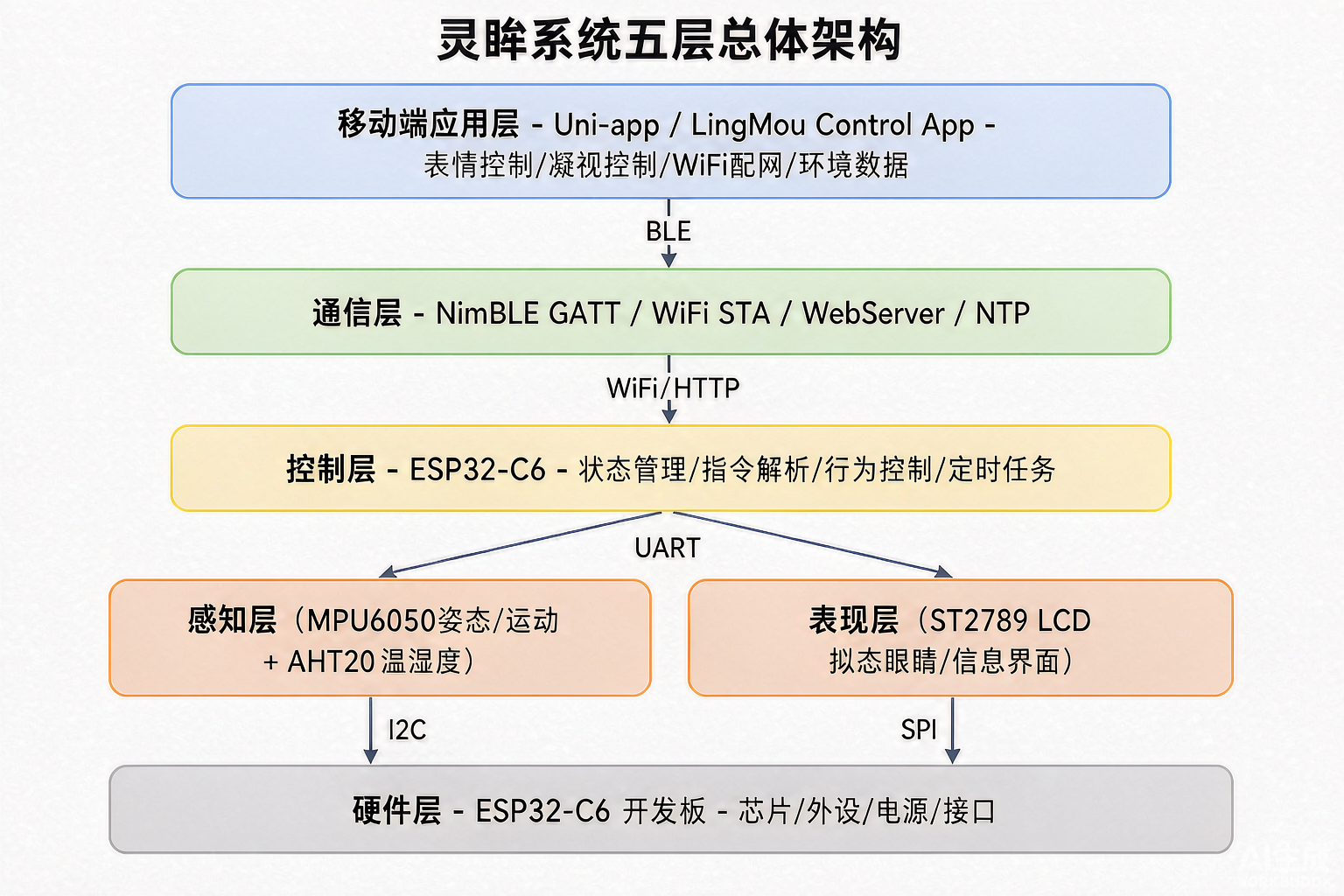

系统采用五层架构：App → 通信 → 控制 → 感知 / 表现 → 硬件，并形成完整的数据闭环：

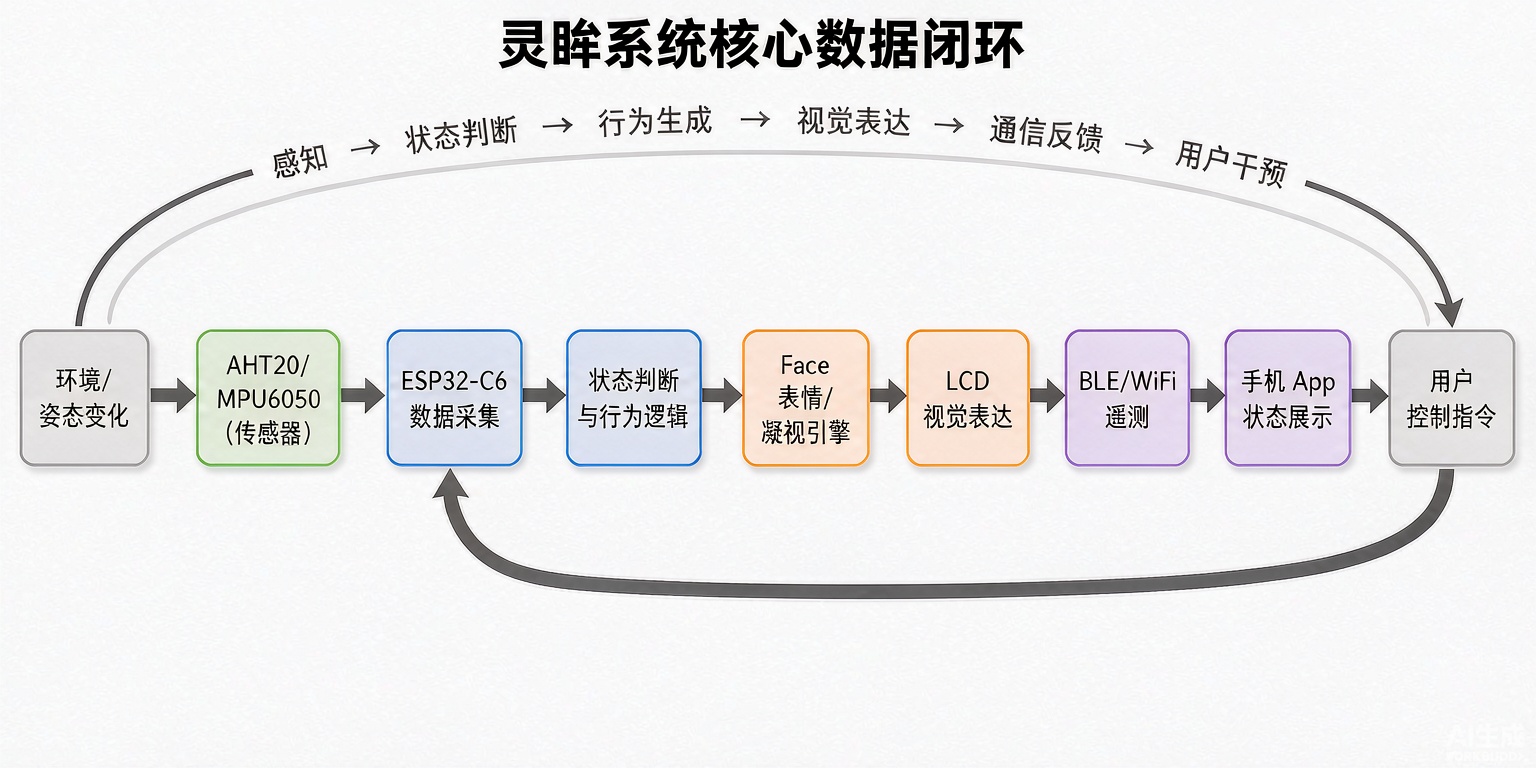

核心数据闭环

环境 / 姿态变化
   → AHT20 / MPU6050
   → ESP32-C6 数据采集
   → 状态判断与行为逻辑
   → Face 表情 / 凝视引擎
   → LCD 视觉表达
   → BLE / WiFi 遥测
   → 手机 App 状态展示
   → 用户控制指令
   → 回到 ESP32-C6

硬件

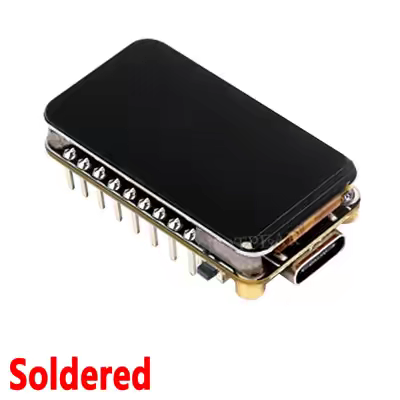

当前原型基于 Waveshare ESP32-C6-LCD-1.47 平台搭建。

模块	器件	作用
主控	ESP32-C6	系统控制、BLE GATT、WiFi STA、HTTP、NTP、行为引擎
显示	ST7789 LCD（172×320，SPI）	拟态眼睛 + 信息界面

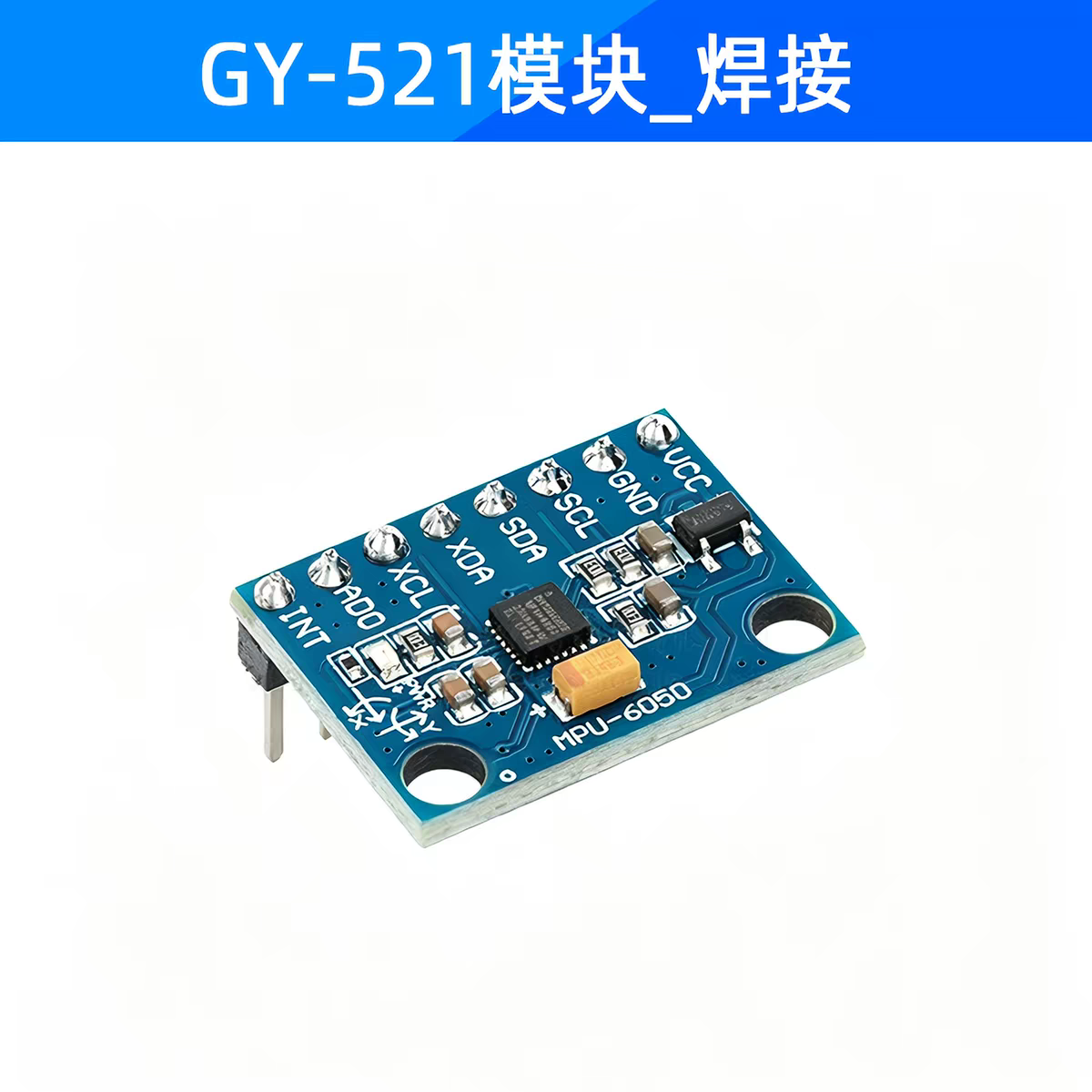

姿态	MPU6050（I2C）	倾斜 → 凝视方向；晃动 → Scared

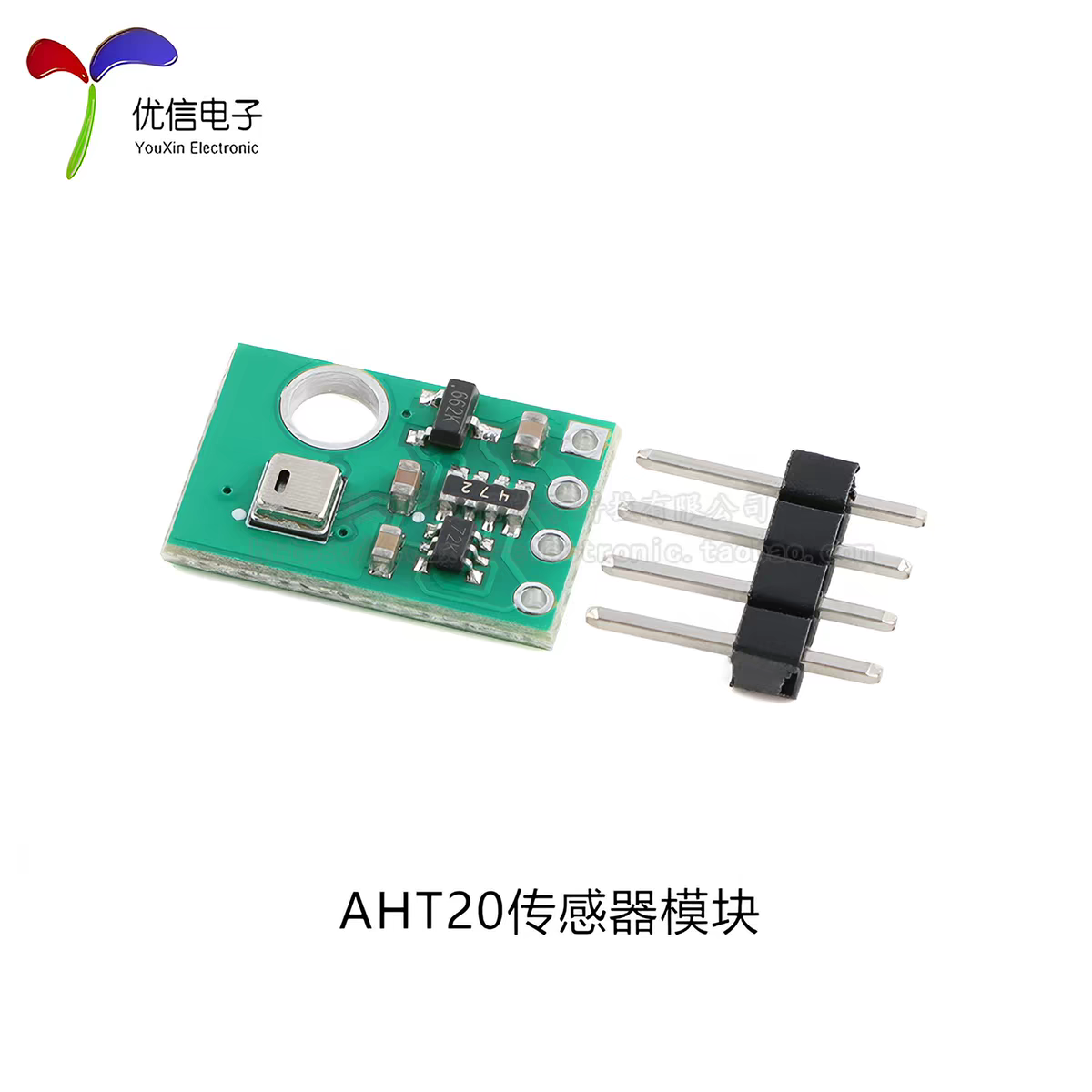

环境	AHT20（I2C）	温度与湿度
按键	轻触按键（接 GPIO 9）	切换 Eye Mode ↔ Info Mode
电源	USB / 5V	系统供电

引脚定义（ESP32-C6 ↔ LCD / 传感器）

LCD（SPI）：

功能	GPIO
MOSI	6
SCLK	7
CS	14
DC	15
RST	21
Backlight	22
SD CS	4

I2C 总线（MPU6050 + AHT20 共用）：

功能	GPIO
SDA	18
SCL	19

按键： GPIO 9（内部上拉，下降沿中断，约 300 ms 防抖）

硬件一览

模块	器件	数量
主控	ESP32-C6 开发板	1
显示	ST7789 1.47 寸 LCD（172×320）	1
姿态	MPU6050 模组	1
环境	AHT20 模组	1
按键	6mm 轻触按键	1
电源	USB-C / 5V 供电	1
外壳	3D 打印 / 定制	1

双显示模式设计

眼睛模式（默认） — 核心交互界面。展示拟态眼睛的自动眨眼、姿态跟随凝视、App 凝视控制、随机行为和随机凝视。

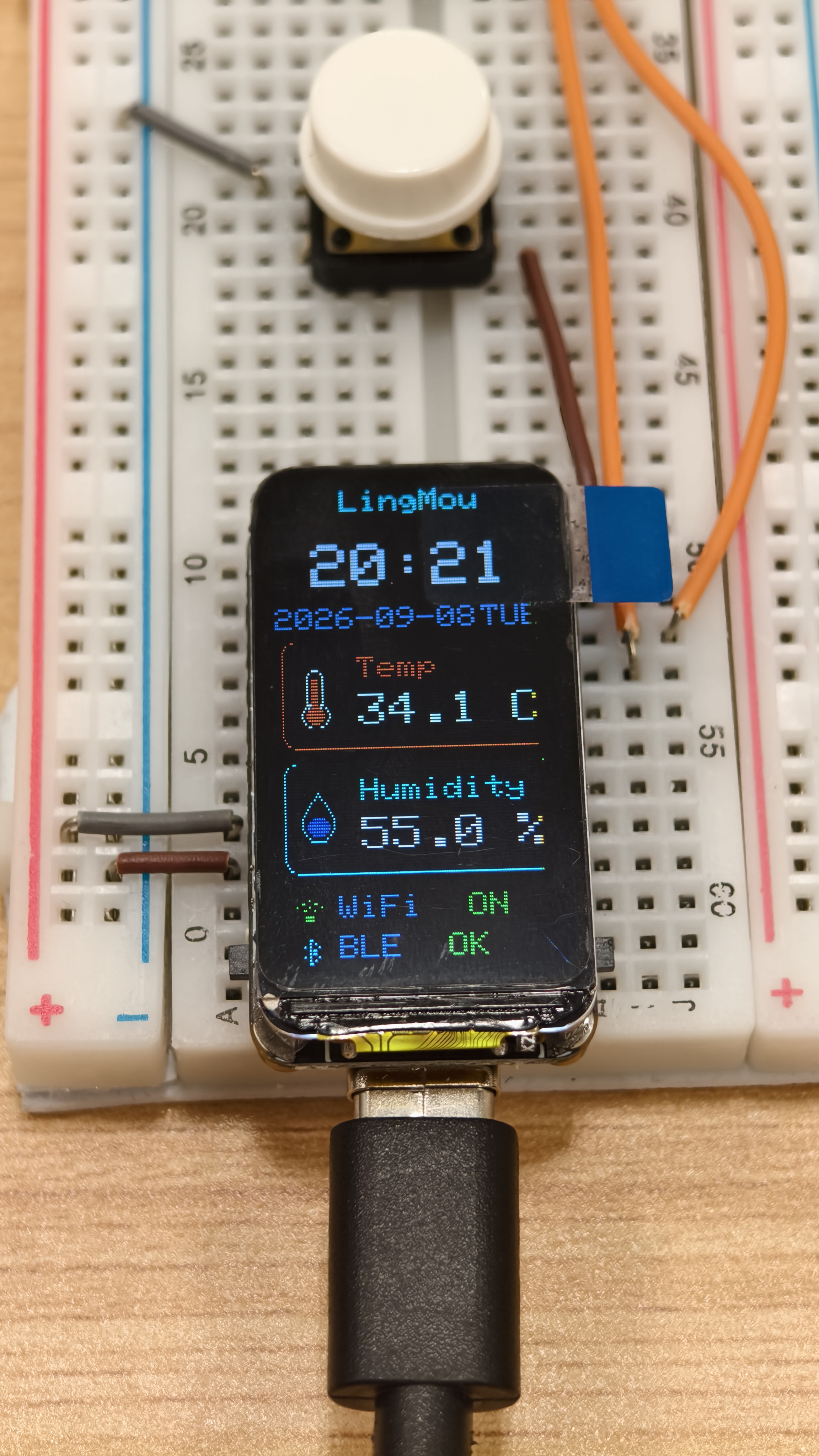

信息模式 — 约 1 Hz 低频刷新的信息面板，显示当前时间、日期、星期、温湿度和 WiFi / BLE 状态。低频刷新是为了避免不必要的高频全屏重绘。

移动端 App 同样有对应的 眼睛模式 和 信息模式 页面（截图见下文"移动端 App"章节）。

设备端用 GPIO 9 上的物理按键切换，App 端用首页"视图模式"卡片切换。

固件（ESP32-C6）

固件为单 Arduino 框架工程（LingMou.ino），按逻辑分为以下几层：

LingMou Firmware
├── Hardware Layer      →  LCD、MPU6050、AHT20、Button
├── Face Engine         →  Blink、Emotion、LookAt、RandomBehavior、RandomLook
├── Communication       →  BLE（NimBLE）、WiFi、HTTP API、NTP
├── Storage             →  Preferences / NVS（WiFi 凭据）
├── UI                  →  Eye Mode、Info Mode
└── Main Scheduler      →  非阻塞 loop()

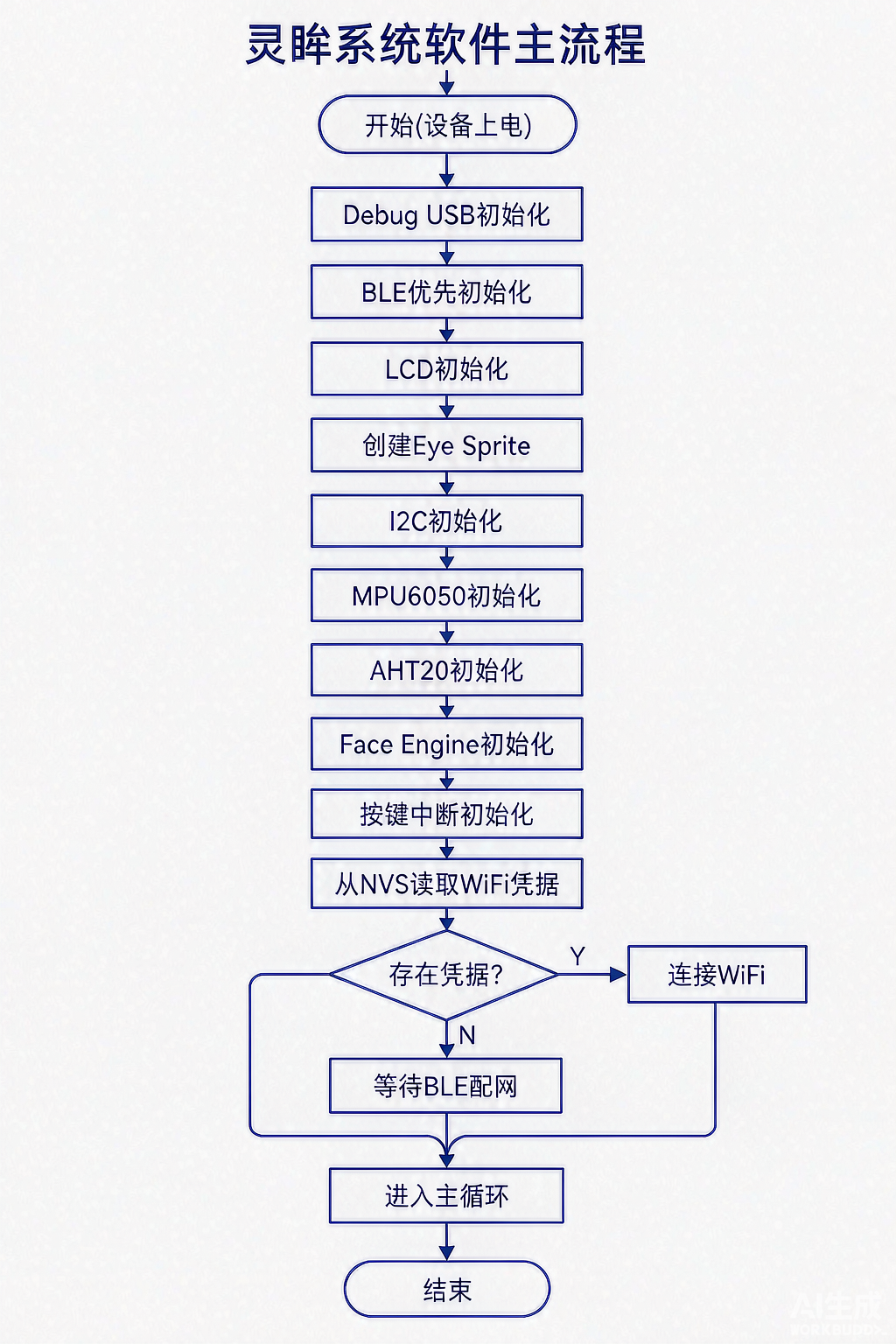

启动流程

BLE 在启动早期就被初始化，保证即使部分外设异常，设备仍可被发现与配网。

表情引擎

约 30 FPS 动画循环（约 33 ms / 帧），使用 TFT_eSPI Sprite 离屏缓冲 + Arduino_GFX 输出到 ST7789，避免复杂动画直接刷新整屏造成的闪烁。
支持自动眨眼、手动眨眼（B:1）、凝视控制（X:x,y）、随机凝视、随机行为、情绪切换（E:n）、姿态驱动凝视。
MPU6050 → 凝视映射： ax, ay 归一化到 look_x, look_y ∈ [-1, 1]。机身左/右倾 → 眼睛左/右看；前/后倾 → 眼睛上/下看。这是实体姿态与虚拟表情联动的关键桥梁。
晃动 → Scared： 总加速度 A = √(ax² + ay² + az²)；当 |A − g| 超过阈值时进入 Scared 状态约 1.5 秒，然后恢复 Normal。

18 种情绪

序号	情绪	序号	情绪	序号	情绪
0	Normal	6	Focused	12	Sleepy
1	Angry	7	Annoyed	13	Suspicious
2	Glee	8	Surprised	14	Squint
3	Happy	9	Skeptic	15	Furious
4	Sad	10	Frustrated	16	Scared
5	Worried	11	Unimpressed	17	Awe

通信

BLE（NimBLE GATT）

设备名： LingMou
Service UUID： 4fafc201-1fb5-459e-8fcc-c5c9c331914b
RX（App → 设备）： beb5483e-36e1-4688-b7f5-ea07361b26a8
TX（设备 → App，Notify）： beb5483e-36e1-4688-b7f5-ea07361b26a9

采用轻量文本协议；分片大小根据对端 MTU 自动适配，保证 JSON 状态消息和长 SSID/密码不被截断。

指令	示例	功能
眨眼	`B:1`	触发一次眨眼
随机行为	`I:1`	开启随机行为
随机凝视	`W:1`	开启随机凝视
情绪	`E:3`	切换到第 3 号情绪（Happy）
凝视	`X:0.5,-0.3`	设置眼睛 X/Y 方向
获取状态	`GET_STATUS`	返回设备状态
获取遥测	`GET_TELEMETRY`	返回环境数据
手机授时	`TIME=<epoch>`	同步系统时间
WiFi SSID	`WIFI_SSID=xxx`（支持 `WIFI_SSID+` 分片）	设置 WiFi 名称
WiFi 密码	`WIFI_PASS=xxx`（支持 `WIFI_PASS+`）	设置密码
开始联网	`WIFI_CONNECT`	保存并连接
清除网络	`WIFI_CLEAR`	清除已保存的 WiFi

设备内置 BLE 广播看门狗：若检测到广播停止会自动重启广播，提高 App 再次连接成功率。

WiFi 与 HTTP API

WiFi 连接成功后，设备在 80 端口启动本地 WebServer：

GET /api/status
GET /api/telemetry

/api/telemetry 响应示例：

{
  "t": 25.6,
  "h": 48.3,
  "aht": 1,
  "time": "14:32:18",
  "wifi": 1
}

/api/status 返回 WiFi 状态、BLE 状态、SSID、IP 和最新遥测数据。

单次连接超时约 15 秒，失败后约 30 秒重试，启用自动重连。
WiFi 凭据保存到 NVS，每次开机自动连接已保存的网络。
WiFi 不可达时，BLE 仍可完全正常工作，负责控制 + 遥测兜底。

时间同步

支持两种授时方式，保证时钟始终正确：

BLE 手机授时（TIME=<unix>）：无 WiFi 时使用。
NTP（pool.ntp.org，UTC+8）：WiFi 已连接时使用。

移动端 App（Uni-app / Vue）

配套的 灵眸控制中心 App 基于 Uni-app / Vue 开发，主要能力：

跨 Android 版本的 BLE 权限处理（Android 12+ 的附近设备权限 vs. 旧版的定位权限）。
BLE 扫描：优先按 Service UUID 过滤，失败时回退到按设备名 / 历史 ID 识别。
设备发现、GATT 连接、特征订阅、指令发送。
Bento Grid + Glass Card 风格首页：链路状态、视图模式、眼控、18 情绪选择、X/Y 凝视滑杆、环境数据实时面板。
WiFi 配网页：BLE → 配网 → 在线三阶段进度展示，并显示设备 IP。
支持浅色 / 深色主题。

眼睛模式（Eye Mode）

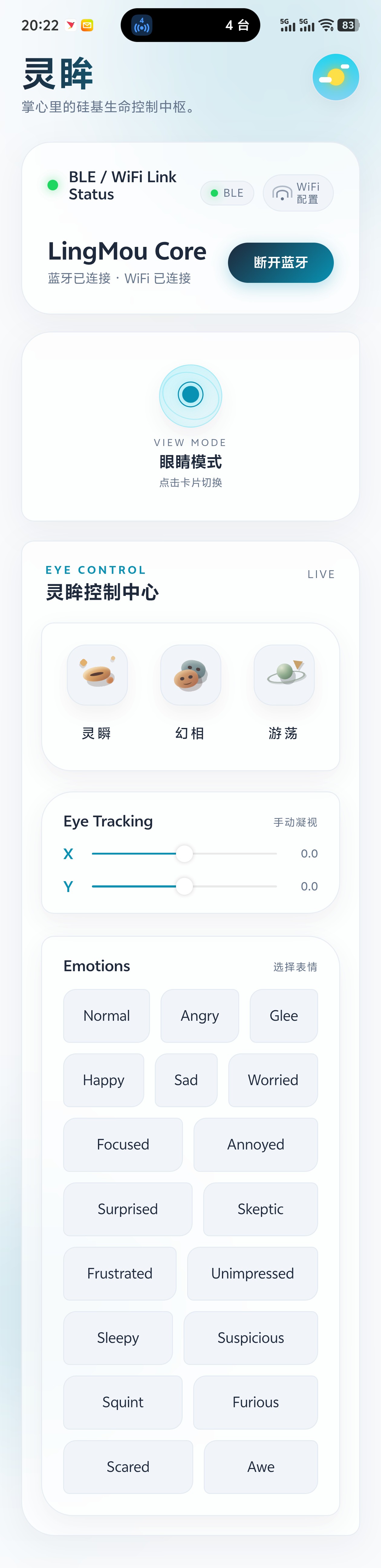

<img src="https://cdn.wuyilin18.top/img/App-%E7%9C%BC%E7%9D%9B%E6%A8%A1%E5%BC%8F%EF%BC%88%E7%99%BD%E5%A4%A9%EF%BC%89.jpg" width="30%" alt="App — 眼睛模式（白天）">   <img src="https://cdn.wuyilin18.top/img/App-%E7%9C%BC%E7%9D%9B%E6%A8%A1%E5%BC%8F%EF%BC%88%E7%99%BD%E5%A4%A9%EF%BC%89.jpg" width="30%" alt="App — 眼睛模式（黑夜）"> 眼睛模式：18 情绪选择 + 眼控。左：白天，右：黑夜。

信息模式（Info Mode）

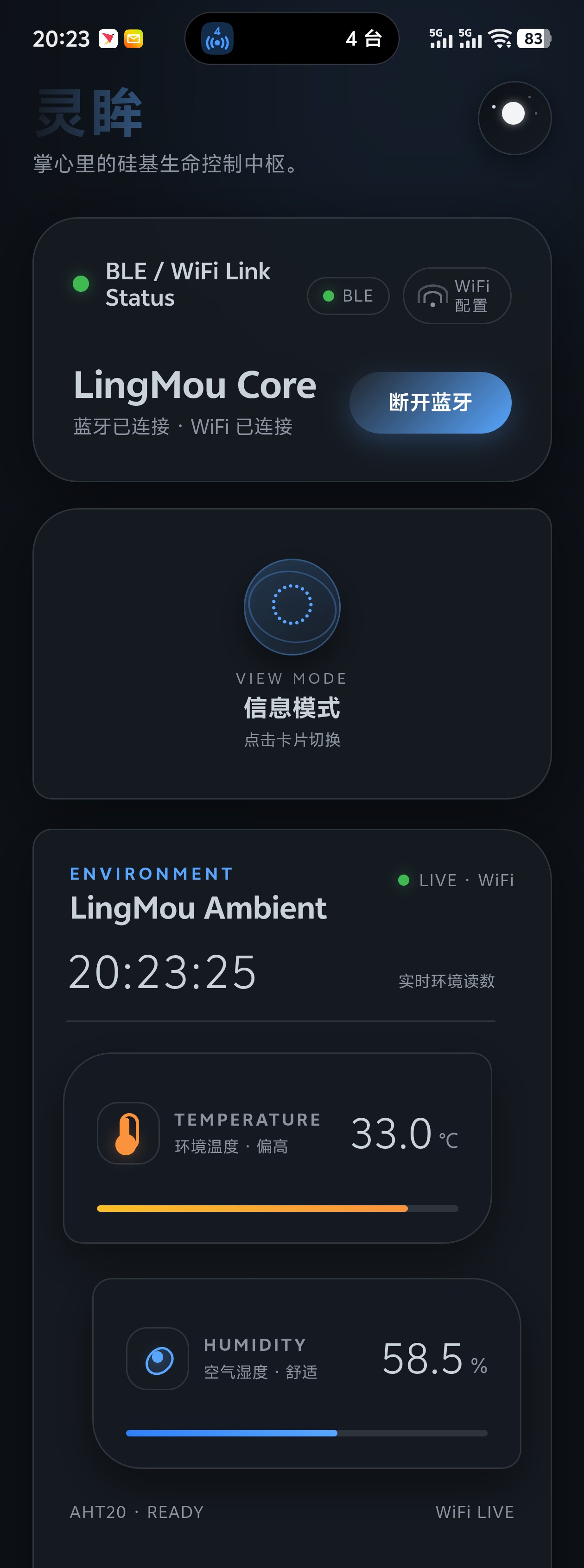

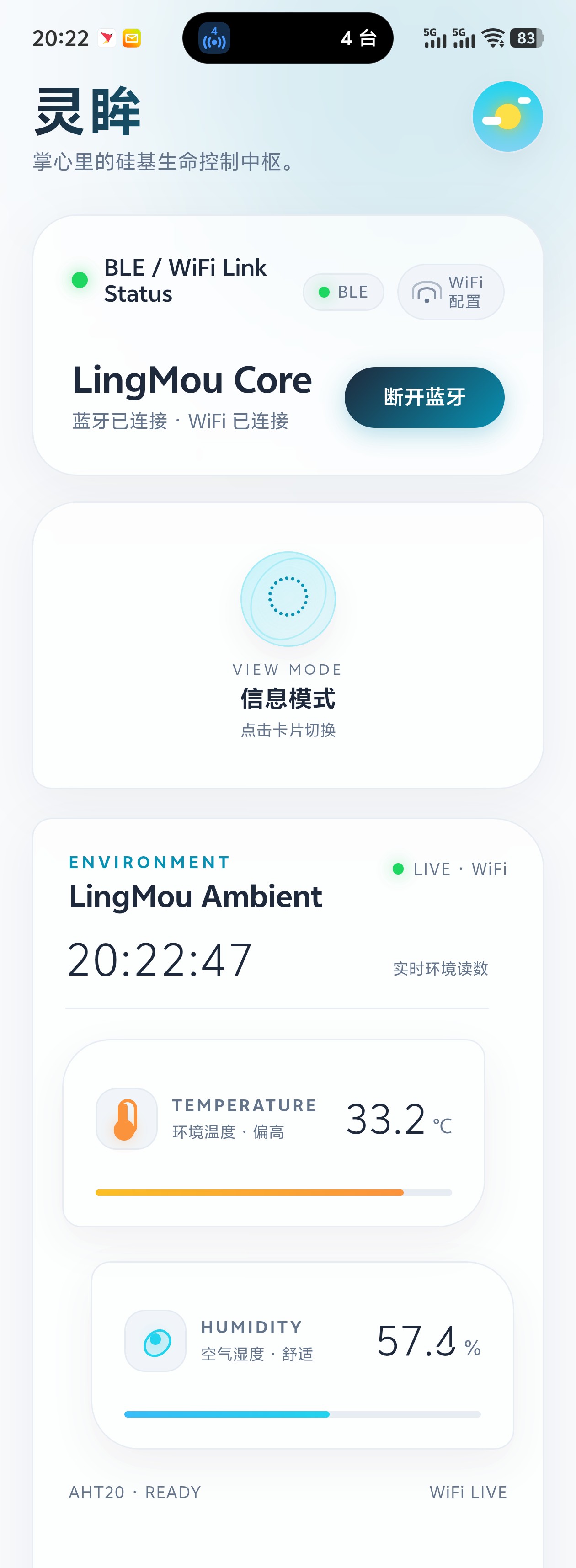

<img src="https://cdn.wuyilin18.top/img/App-%E4%BF%A1%E6%81%AF%E6%A8%A1%E5%BC%8F%EF%BC%88%E7%99%BD%E5%A4%A9%EF%BC%89.jpg" width="30%" alt="App — 信息模式（白天）">   <img src="https://cdn.wuyilin18.top/img/App-%E4%BF%A1%E6%81%AF%E6%A8%A1%E5%BC%8F%EF%BC%88%E9%BB%91%E5%A4%9C%EF%BC%89.jpg" width="30%" alt="App — 信息模式（黑夜）"> 信息模式：实时时钟 + 温湿度（含舒适度指示）+ AHT20 / WiFi 实时状态。左：白天，右：黑夜。

WiFi 配网

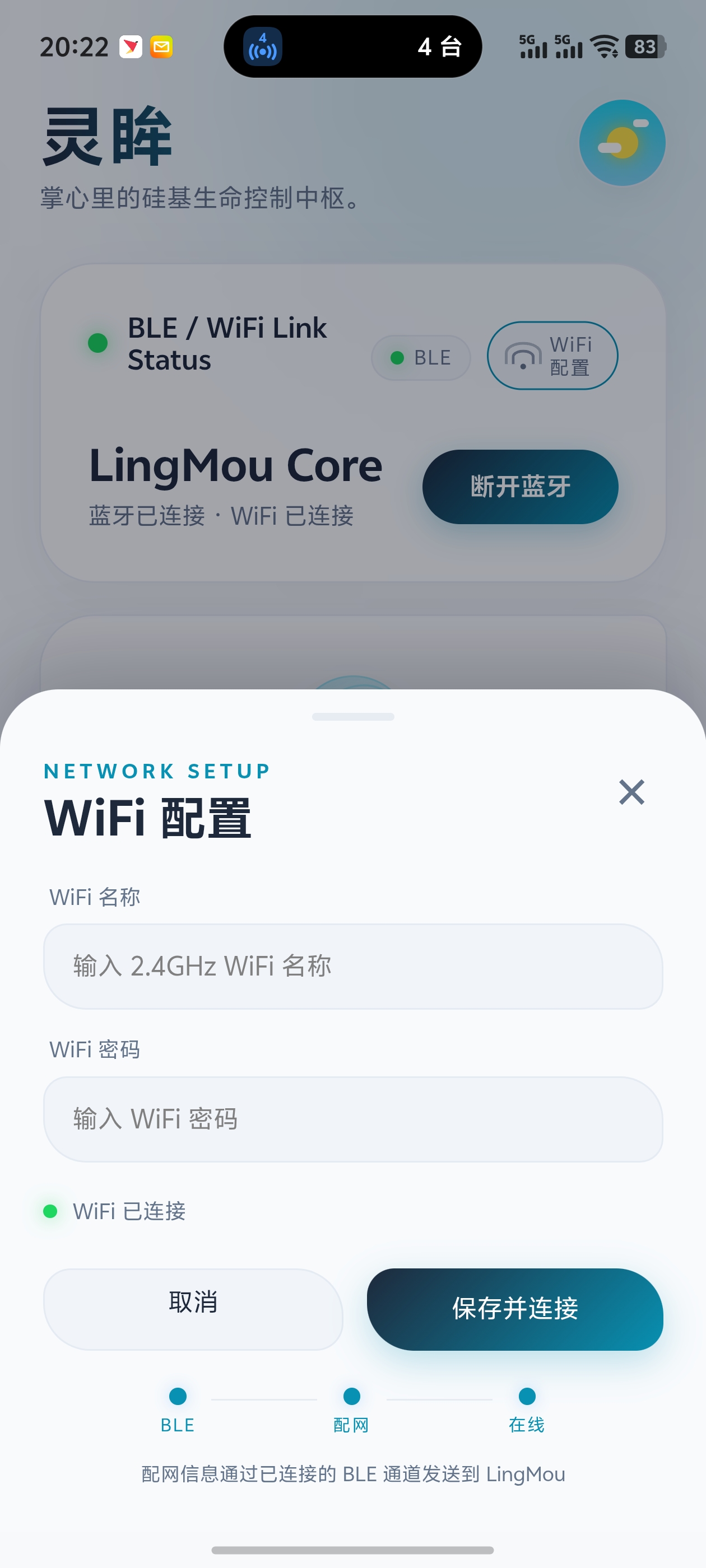

<img src="https://cdn.wuyilin18.top/img/WiFi%E9%85%8D%E7%BD%91%E7%AA%97%E5%8F%A3.jpg" width="30%" alt="App — WiFi 配网"> WiFi 配网：BLE → 配网 → 在线三阶段进度，并显示设备 IP。

可靠性

故障	行为
MPU6050 初始化失败	眼睛、BLE、WiFi、AHT20 仍工作，仅姿态驱动凝视关闭。
AHT20 初始化失败	眼睛、姿态、BLE、WiFi 仍工作，温湿度显示为"不可用"。
WiFi 掉线	HTTP 遥测不可用；BLE 控制与遥测继续工作。
BLE 广播丢失	看门狗约 2 秒内重启广播。
眼睛动画	采用 Sprite 离屏渲染，避免整屏闪烁。
信息模式	约 1 Hz 低频刷新，避免不必要的高频重绘。

快速上手

1. 硬件

按上面的引脚表把模块接到 ESP32-C6（或者直接用 Waveshare ESP32-C6-LCD-1.47 平台，pin 全部一致），USB-C 供电。

2. 固件烧录

固件位于 Firmware/LingMou/LingMou.ino，目标框架为 ESP32-C6 + Arduino。

Arduino IDE / Arduino CLI：

通过 Board Manager 安装 ESP32 板支持包（≥ 3.x）。
安装以下库：
- Arduino_GFX_Library
- TFT_eSPI
- NimBLE-Arduino
- Adafruit AHT20
- Adafruit MPU6050（外加 Adafruit Unified Sensor、Adafruit BusIO）
打开 Firmware/LingMou/LingMou.ino。
选择开发板：ESP32C6 Dev Module（如果安装了 Waveshare 的板支持包，可选对应型号）。
编译并烧录。

所有引脚定义都在 LingMou.ino 文件顶部，自制板时按需修改。

3. 移动端 App

App 源码位于 App/（Uni-app 工程，入口为 index.vue）。

在 HBuilderX 中打开 App/。
运行到手机（Android / iOS）或内置浏览器。
授予蓝牙权限（Android 12+ 还需要附近设备权限）。
App 自动扫描名为 LingMou 的设备，找到后点击连接。

4. 首次使用

设备上电，默认进入 眼睛模式（Normal 情绪）。
打开 App，扫描并通过 BLE 连接设备。
打开 WiFi 配网页，输入 SSID 和密码，点击"保存并连接"。
设备加入 WiFi 后会上报 IP——此时也能通过 HTTP API 访问。
试试倾斜机身（眼睛跟随）和轻轻摇晃一下（触发 Scared）。
按一下物理按键切换到 信息模式，可看到时间 / 温湿度 / WiFi / BLE 状态。

仓库结构

LingMou_SmallTeamProject/
├── Firmware/                       ESP32-C6 Arduino 工程
│   └── LingMou/
│       ├── LingMou.ino
│       ├── LingMouEngine.cpp
│       └── LingMouEngine.h
├── App/                            Uni-app / Vue 移动端
│   ├── App.vue
│   ├── index.html
│   ├── main.js
│   ├── manifest.json
│   ├── pages.json
│   ├── pages/index/index.vue
│   └── static/logo.png
├── docs/
│   ├── images/                     README / 文档配图
│   └── LingMou_Project_Design.md   完整设计文档
├── .gitignore
├── LICENSE
├── README.md                       英文 README（默认）
└── README.zh-CN.md                 简体中文 README

当前固件采用紧凑结构——主程序 LingMou.ino 加上独立的 LingMouEngine 模块，后续会进一步按 display/、sensors/、communication/、behavior/、storage/ 模块化重构。

测试

项目配套 20 项功能测试与 8 项验收指标：

指标	目标
眼睛动画	≥ 25 FPS
BLE 控制响应	< 300 ms
App → 设备情绪切换	< 500 ms
BLE 重连	自动恢复广播
温湿度刷新	≤ 3 秒
WiFi 配网成功率	≥ 95%（正常网络环境）
连续运行	≥ 24 小时无死机
WiFi 故障	不影响 BLE 核心控制

路线图

当前原型在功能上已经较完整。后续演进规划：

第一阶段 — 完善现有系统： 统一 BLE 指令协议、增加设备状态机、App 自动重连、更多遥测、动画效率优化、参数配置页、24/48 小时稳定性测试。
第二阶段 — 加入声音： MEMS 麦克风 + I2S 功放 + 扬声器、提示音、语音唤醒、本地关键词识别。系统升级为视觉 + 姿态 + 环境 + 声音多模态交互设备。
第三阶段 — AI 能力： 调用云端 / 本地大模型，返回结构化动作（如 {emotion, look_x, look_y, action}），设备负责执行——"云端智能 + 本地实时执行"。
第四阶段 — 自主行为： 引入内部状态（Energy, Mood, Curiosity, Comfort, Attention, Sleepiness），由环境和用户行为驱动演化，进而决定表情和动作（长时间空闲 → Sleepy；被拿起 → Awe / Happy）。
工程方向： WiFi OTA、统一 JSON 协议、正式状态机、低功耗模式、参数持久化（亮度、默认模式、灵敏度、设备名）。

贡献

欢迎提 Issue 和 PR，特别欢迎以下方向：

新的情绪 / 更好的眼睛渲染
更多传感器（光、声、姿态）
通过 HTTP API 对接 Home Assistant / MQTT
移植到其他 ESP32 + LCD 组合

提交前请跑一遍冒烟测试（上电 → BLE 连接 → 倾斜 → 晃动），确保基本闭环正常。

许可证

本项目基于 MIT 协议开源，详见 LICENSE。如需更换为其他 OSI 协议（Apache-2.0 等）也可以直接替换该文件。

致谢

Waveshare — 提供 ESP32-C6-LCD-1.47 开发平台。
Arduino_GFX、TFT_eSPI、NimBLE-Arduino、Adafruit AHT20 / MPU6050 — 优秀的开源库。
Uni-app / Vue — 跨平台移动端开发框架。
